玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时齿圈与曲轴小头端使用过盈配合配合，装置时工厂用电磁感應煮沸器（或任何的方法）将曲轴正时齿圈煮沸到120 0C左右侧，给出一些车型曲轴的不同的wifi固定要，销钉wifi固定有：YC6105ZLQ、YC6108ZLQB、YC6L。属键wifi固定有：YC4110、YC4112、YC6105QC、YC6108QC。靠工服wifi固定的有YC6112机）十分迅速将煮沸后的曲齿装进曲轴小头端，要确保把齿圈压到台肩符合。如同2-4-4。

信息提示：曲轴在出广的时，加工厂已把曲轴小蜗轮轴装上曲轴，无特用手段，曲轴小蜗轮轴很容易折卸粗来，故换件时，曲轴及小蜗轮轴来换。大家用户的：2004年下一个月出广的的一小部分曲轴小蜗轮轴的安装程序时不需键或销钉精准定位，而靠特用手段的安装程序要确保。对待选用这款曲轴的仪器，若会出现 配液相位遭受的变化时，先诊断该曲轴小蜗轮轴是会出现否旋转。

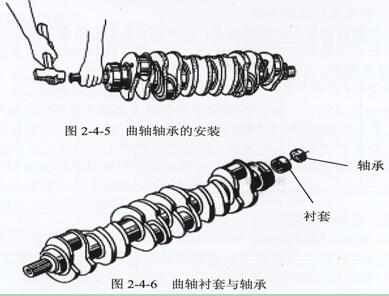

2．曲轴后面孔联轴器及联轴器衬套的装设。只装设联轴器衬套的机有YC4110机。先装设联轴器衬套后加装设6205-2联轴器的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机联轴器装设在飞轮上。装设参看图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，广西顶博发电机组制造:玉柴发电机维修轴承及衬套时请按原机状态装复。

3．公司曲轴的按顺序及要注意注意问题。 (1) 装主轴轴承的承座轴瓦：新机轴瓦的装置时，耍求轴瓦有颜色图片标志应与主轴轴承的颈有颜色图片标志相等。通常情况的维护不耍求能做到这一点点，但必须要保持做好齿隙在追求的耍求范围。座孔分开用面上方开了轴瓦产品定位槽，瓦唇与座孔槽对正。还请求轴瓦油孔与座孔上油孔对正，参照图2-3-9 (对YC6L机，轴瓦座上开了油槽，故轴瓦油孔不存存孔对孔的的问题。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

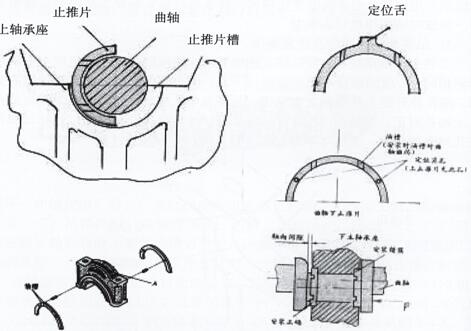

(2) 在各挡主要承座上的油孔及轴瓦加上摄入足够含量润滑油。(3) 吊卸曲轴：入席轻放精确性，在CNC主轴颈油孔及外面加摄入足够含量柴油机油，旋转曲轴无卡滞。    曲轴放上人体后可装上止推片。对YC6105、YC6108机止推片装第二步档。对YC4108机装3.档，YC6M机装2.档。其他的舱位直到推瓦，YC6L机装在3、档，YC4110、YC4112装3.档，YC6112装第五点档。止推片的有效使用：如2-4-8

图2-4-8止推片的安装

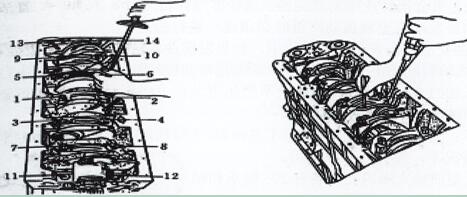

 (4) 装滚动轴承盖下轴瓦，一样对新机重新安装时，轴颈上背景颜色图片箭头图片与轴瓦背景颜色图片箭头图片对应应。同一时间把下止推片装上轴盖起来。在瓦面上添恰当发动机油。(5) 装进给承盖参加图2-3-8的条件怎么安装，还用铜锤敲精准。进给承盖高强螺栓螺牙上需加摄入足够含量发动机机油，还用手什么是自由拧入几牙。用扭力超大板手分五次由在期间向两端防松螺丝。如图甲所示2-4-9。

要留意：每防松连续，用手掌屋顶风机具有转动曲轴，都要到手感灵活性，要不然都要查明诱因处以理。各外形设备主轴承盖螺帽防松载荷如表下表表2-4-5各门焊机夹头承盖螺帽防松螺栓力距

款型	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
推力N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴轴径空隙的检验，参照图2-4-8及图2-4-10，判断大数据应符合标准表2-4-6 规定要求。



图2-4-9机床主轴承盖的扭紧                图2-4-10    曲轴径向气隙的诊断

表2-4-6各款型支承宽度

机器	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
轴上空隙mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在诊断时候中，只要待测平均值与表里标准值不一样很高，可选购差异强度的止推片配试。磨坏超凡应低于0.4mm。 系统提示：论文检测支承孔径日期最好的在一是次固定扭力后之后完成，以便于有现象更方便治理 。
