本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机并网发主轴电空气能机组供电系统箱的影响： 1、节省的都分配好能量补充。 2、简单方便对电路板的关合使用。 3、有较高的健康抗氧化级别，能直接的呈现用电线路的导通睡眠状态。

项目名称：656KW柴油机电站设备单机配电箱主要元件明细清单
供电系统箱一般开关元件菜单
数字序号	名称大全	具体型号技术参数	行业	数据	制造厂
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电站机柜控住器	HGM6110	只	1	众智
3	电站机轉速有效控制开关	C2002	只	1	孚创
4	直流变压器电压方案	DC24V	只	1	众智
5	小中中间继电器设备	HH54P    DC24V	只	2	正泰
6	小规模其中汽车继电器开关	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

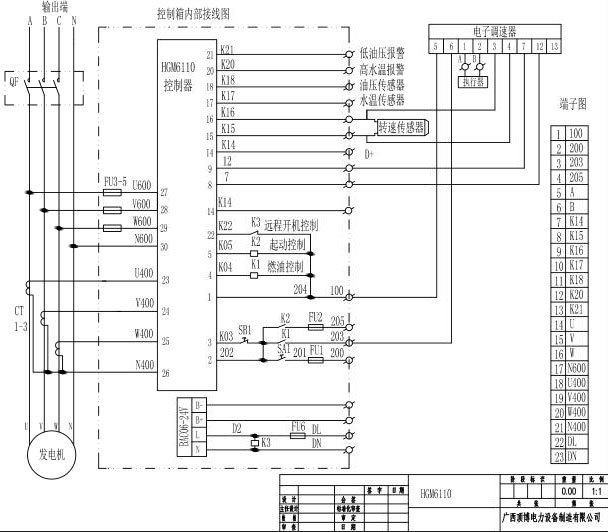

656KW广西顶博发电机组制造单机配电箱元件线路图
